전장 설계 컨설팅

EPLAN 컨설팅이란 무엇인가요?

  EPLAN을 최적의 방식으로 활용하려면, 믿을 수 있는 길잡이가 필요합니다!
  전문가의 지원을 통해 빠르고 간편하며 스마트하게 솔루션을 이용하실 수 있도록 도움을 드립니다.

다음과 같은 분들께 추천드립니다.

01 솔루션은 도입했지만, 설계를 어떤 방향으로 진행해야 할지 막막한 경우
02 도입 절차가 복잡해 어디서부터 시작해야 할지 모르는 경우
03 솔루션 구매 후 빠르게 설게를 적용하고 싶은 경우
04 솔루션을 보다 효율적으로 활용할 수 있을지 고민되는 경우

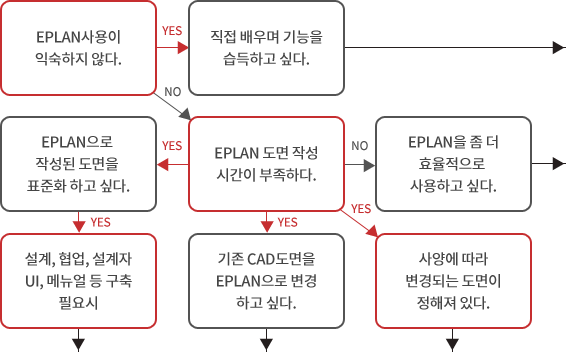

컨설팅 유형 선택 흐름도

A. ISP(2주)
고객 사무실

Click

B. ISP(1주)
이웨이브 사무실

Click

C. 표준화 컨설팅

Click

E. 설계 외주

Click

D. 자동화 컨설팅

Click

A,B. ISP(Inside Support Program)컨설팅 : 고객기술지원 서비스

- 설계 시 프로그램 적용이 어려울 때

- EPLAN을 좀더 효율적으로 활용이 필요할 때

- 설계자에 맞추어 eplan컨설턴트가 설계 방향을 지도 편달하는 방식으로 진행

지원업무(EPLAN Electric P8)
EPLAN 기본개념 이해
IEC 기반 심볼 및 도면(국제 표준) 적용 방법 및 구성 설명
도면 간 연동되는 구성 설명
도면 심볼과 부품 관계 설명
각종 데이터 구축(부품, 양식 등)으로 인한 설계 오류 감소 방법
구조상자를 이용한 인터록 도면 표현방법
내부 장치와 외부 장치 구별 및 도면 표현 방식 차이 설명
외부 문서(CAD, PDF 등) Interface 방법 및 유의점
보고서(각종 문서) 자동 출력으로 인한 휴먼에러 감소 방법
보고서 양식 작성을 통한 고객 맞춤 문서 제작 방법
외부 케이블 / 내부 배선 구별을 이용한 현장 배선 활용 방법
탐색기를 활용한 설계 시간 감축 방법
필터링을 활용한 설계자 필요 데이터 수집 방법
매크로 기능 및 활용 방법
부품과 매크로 연동으로 인한 설계 품질 상향 방법
도면 자동 생성 기능을 활용한 설계 시간 감축 방법(PLC)
심볼 라이브러리 생성을 통한 고객 맞춤 도면 구축 방법
블록 속성을 활용한 반복적인 업무 감소 방법
레이어 관리를 통한 도면 표기 표준화 및 오류 감소 방법
도구 모음 생성으로 인한 설계자 맞춤 설계 환경 구축 방법
매크로 관련 및 도면 표준화 구성 방향 수립
설계 변수를 활용한 위치지정개체 활용 방법
프로젝트 확인 기능을 활용한 도면 검도
프로젝트 구성 및 관리 방법
지원업무(PRO-PANEL)
EPLAN 기본개념 이해 / IEC 기반 심볼 및 도면(국제 표준) 적용 방법
도면 간 연동 구성 및 심볼과 부품에 관계 설명
도면표현 방법 및 쉽게 작성하는 방법
각종 데이터 구축(부품, 양식 등)으로 인한 설계 오류 감소 방법
구조상자를 이용한 인터록 도면 표현방법 및 내/외부 장치 표현
탐색기와 필터링을 활용한 설계시간 감축 방법
매크로 작성 방법 및 부품데이터 연동 방법
심볼 라이브러리 생성을 통한 고객 맞춤 도면 구축 방법
블록 속성을 활용한 반복적인 업무 감소 방법
레이어 관리를 통한 도면 표기 표준화 및 오류 감소 방법
보고서 양식 작성을 통한 고객 맞춤 문서 제작 방법
프로젝트 구성 및 관리 방법
EPLAN P8과 PRO-PANEL에 개념 차이 및 기능 차이
3D 환경에서 사용자 인터페이스 사용 방법(이동, 회전 등)
3D 판넬 정의 및 배치하기 / 속판 정의 및 속판 배치 하기
3D 덕트, 레일 배치 하기(배치 옵션, 길이 산정 등)
3D 부품 배치하기 / 배치도와 회로도 연동 하기
자재간 간섭 체크 및 부착 옵션 알아보기
회로도에 접속 선정(색상/단면적 등) 및 와이어 자동 루팅하기
루팅 길이 변경 및 용적률, 덕트 경로 임의 설정 하기
3D배치 된 판넬 2D로 변경하기 / NC 데이터 출력하기
3D 매크로 만들기(부품 접속점 위치 및 방향 정의)
3D 부품 만들기(NC 데이터 입력, 부착 간격 입력 등)
PRO-PANE 결과물을 통한 배선지시서 EXCEL 출력 하기
지원업무(Harness ProD)
EPLAN 기본개념 이해 / IEC 기반 심볼 및 도면(국제 표준) 적용 방법
도면 간 연동 구성 및 심볼과 부품에 관계 설명
도면표현 방법 및 쉽게 작성하는 방법
각종 데이터 구축(부품, 양식 등)으로 인한 설계 오류 감소 방법
구조상자를 이용한 인터록 도면 표현방법 및 내/외부 장치 표현
탐색기와 필터링을 활용한 설계시간 감축 방법
매크로 작성 방법 및 부품데이터 연동 방법
심볼 라이브러리 생성을 통한 고객 맞춤 도면 구축 방법
블록 속성을 활용한 반복적인 업무 감소 방법
레이어 관리를 통한 도면 표기 표준화 및 오류 감소 방법
보고서 양식 작성을 통한 고객 맞춤 문서 제작 방법
프로젝트 구성 및 관리 방법
EPLAN P8과 Harness ProD에 개념 차이 및 기능 차이
Library(자재 생성)와 Studio(하네스 설계) Tool이해하기
사용자 인터페이스 환경 이해하기
프로젝트 만들기 / 프로젝트 구성하기
2D or 3D 하네스 설계 하기(커넥터,와이어,번들 등 )
와이어 자동/수동 루팅 및 루팅 변경 하기
3D 모델 가져오기
P8도면과 연동하여 하네스 배치하기
커넥터, 번들, 와이어, 케이블 타이 등 배치하기
하네스 보고서 생성하기(Nailboard,Wire List, Surface Protection table)
템플릿, 제작문서 구성 편집하기
와이어, 커넥터, 케이블 등 자재 구성하기
3D 부품데이터 및 2D 그래픽 구성하기
Harness ProD와 Electric P8 부품데이터 연동

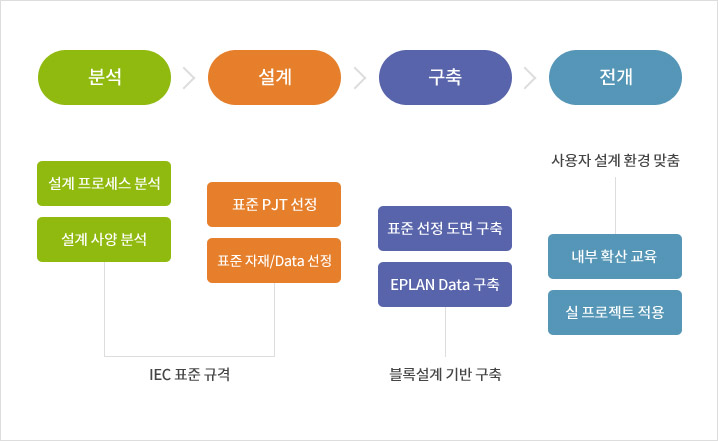

C. 전장 설계 표준화 컨설팅

- 주요 사양 데이터화 및 모듈화 설계를 원할 때

- 설계 협업,설계자 UI, 매뉴얼 등 구축이 필요 할 때

- 도면 구조 확립,작성 방향,관리 방향 등의 회사 표준 구축을 원할 때

세부 업무 흐름도

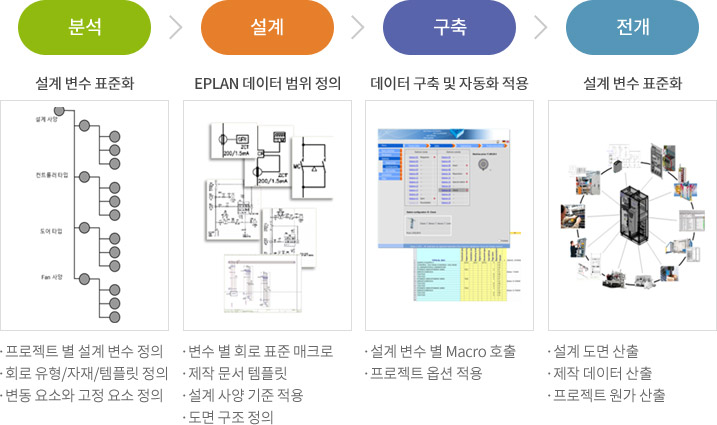

D. 전장 설계 자동화 컨설팅

- 반복적인 업무의 설계 리드타임 감소를 원할 때

- 사양 선택에 따라 도면이 변경 되는 부분이 맞추어 자동 생성되길 원할 때

- EEC-One/Cogineer를 활용한 설계 자동화 시스템을 구성 하고자 할 때

세부 업무 흐름도

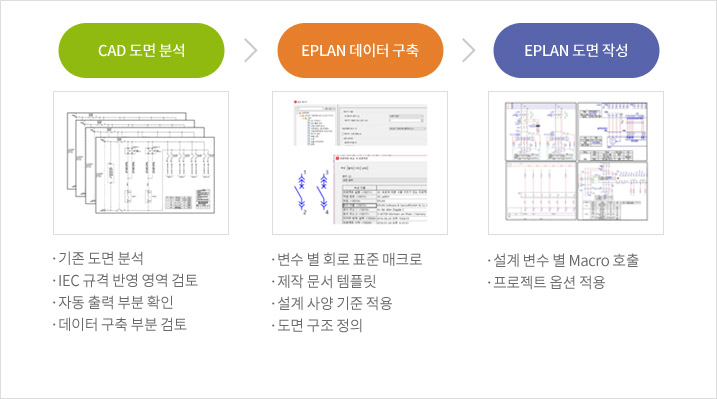

E. 전장 설계 외주

- CAD로 그린 도면을 PLAN으로 제출해야 할 때

- EPLAN사용 전 기존 데이터를 EPLAN화 하고자 할 때

세부 업무 흐름도
